不同分類圓錐破碎機型號的簡介

大型礦山多數采用三段一閉路的破碎工藝，在粗、中、細三段破碎工藝中，關鍵設備選擇的主流是圓錐破碎機，因此，選擇適用的是實現“多破少磨”關鍵，可供選擇圓錐破品種繁多、價格不同，究竟選擇哪一種型式，在更適合的破碎工藝中應用，困擾著眾多的礦山企業，現對各種圓錐破碎機按照不同分類和型號做一下簡介。

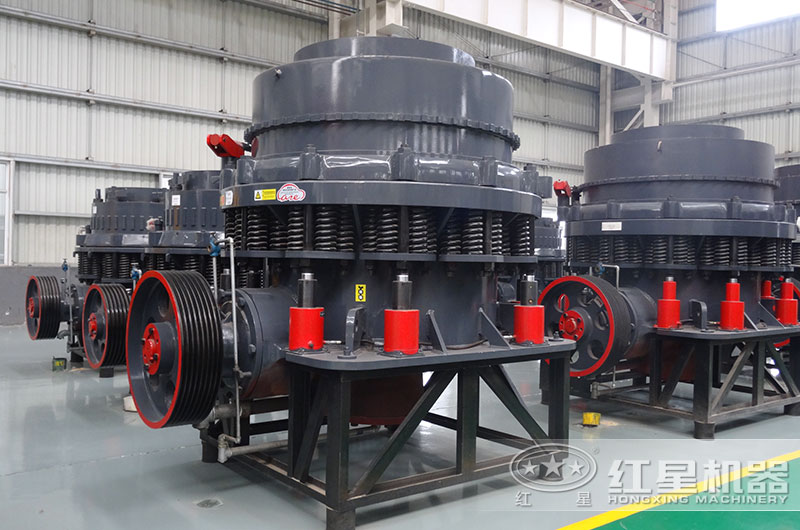

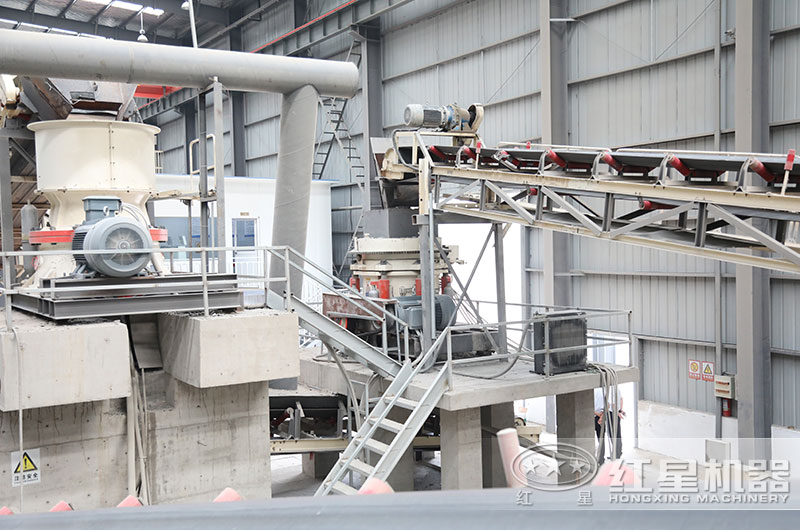

圓錐破碎機工作現場圖片

一、圓錐破碎機的分類

1、按保持破碎力方式分類：有彈簧型與液壓型2種，液壓型又分為多缸型與底部單缸型，也有頂部單缸型，但較少見。

2、按運動的支承結構分類：有滑動軸承型、滾動軸承型和混合型3種。

3、按軀體回轉速度分類：有低速、中速和高速。

4、按主軸結構分類：主軸固定與主軸轉動2種。

以上結構差異，決定了圓錐破碎機不同性能，其他結構不同，如排礦口調整方式、潤滑油密封方式等，雖然也影響設備使用，但是對性能影響不及上述結構差異大，故不一一區分。

二、典型的圓錐破碎機簡介

附錄：圓錐破碎機型號大全

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率 （kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	265-524
	C2	400	320	29		225-448
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892
SC450S	C1	600	480	44	450	498-1500
	C2	480	385	41		454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率	處理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210
HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220
HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530
HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

除了以上列舉圓錐破碎機型號規格外，還有其他型號，在里面沒有一一展示，歡迎咨詢了解，有技術經理提供對應圓錐破碎機型號價格表，及更多相關資訊，另外，紅星圓錐破碎機廠家一直在不斷改進設備結構和優化設計參數，如遇到技術參數信息有變動，請您以產品經理介紹為準，本文不再另行通知！
