一年1000萬立方花崗巖干式破碎制砂系統配置

中國砂石協會近期對國內主要砂石市場以及基建項目調研情況來看：基建態勢依然堅挺，整體來看，砂石需求受房地產行業發展態勢下行小幅影響，2022年基建在穩定砂石行業發展態勢中的托底作用將更加凸顯。雖然經歷過低迷的2021年，但是2022年我們依然可以抱有更多期許，所以打算2022年投資砂石廠加工的用戶，現在可以放寬心，開始行動起來！

紅星技術人員隨客戶到現場勘察設計

一直在關注砂石行業行情的趙先生，在2022年的開篇（1月11日）就很果斷的投資了一座年產1000萬立方花崗巖砂石廠，這座砂石廠以“建造智能化綠色礦山”為宗旨，集智能創新、資源集約、本質安全、綠色高產為一體，采用大數據、云計算、物聯網等現代高新技術，按照“數字化、智控化、無人化、可視化”的總體要求，形成全面感知、實時監測、互聯互通、分析決策、協同管控的完整智能系統和多跨場景應用。

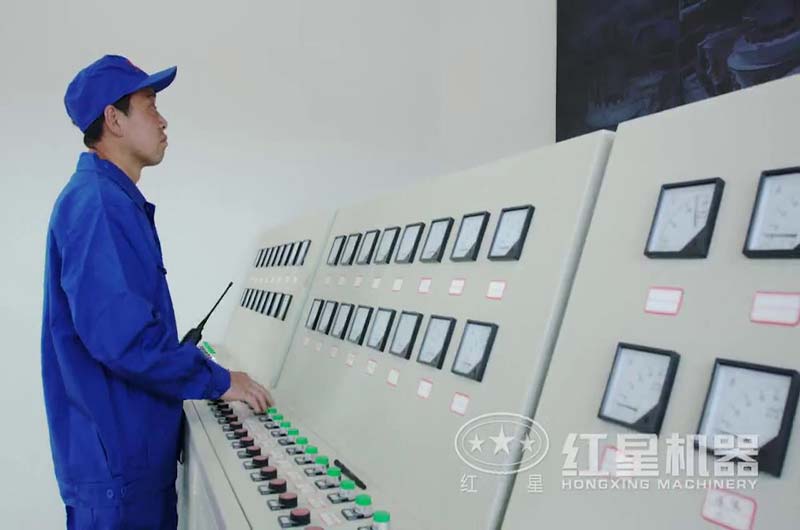

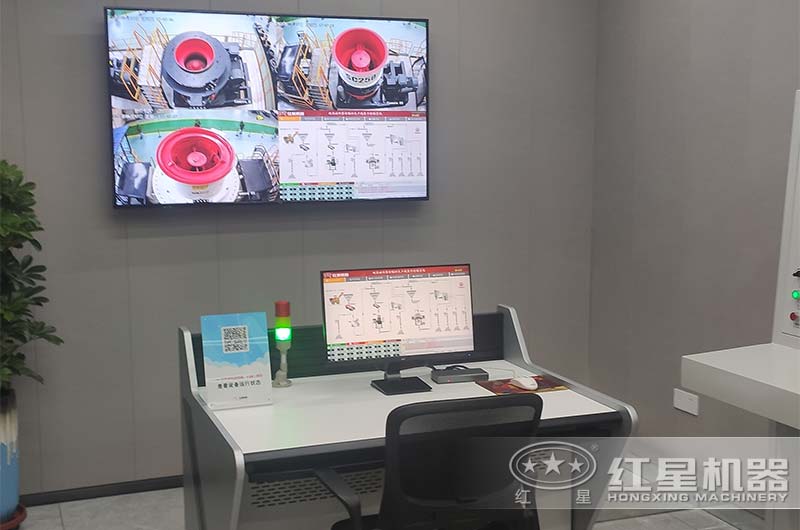

智能化礦山可視化控制操作臺

一年1000萬立方花崗巖干式破碎制砂系統配置

該項目預計分四期工程完成，采用干式破碎制砂生產線系統，其中一期、二期預計年產200萬立方，三期、四期預計年產300萬立方，建造工期20個月。

目前項目啟動正在建設一期階段，預計投資1300萬元，主要生產系統占地面積2000平方，年產優質花崗巖機制砂110萬噸，優質花崗巖骨料石子220萬噸，同時基于細沙回收一體機生產系統，每年增加回收細沙資源約8萬噸，企業營業收入合計上億，項目建設經濟發展前景良好。

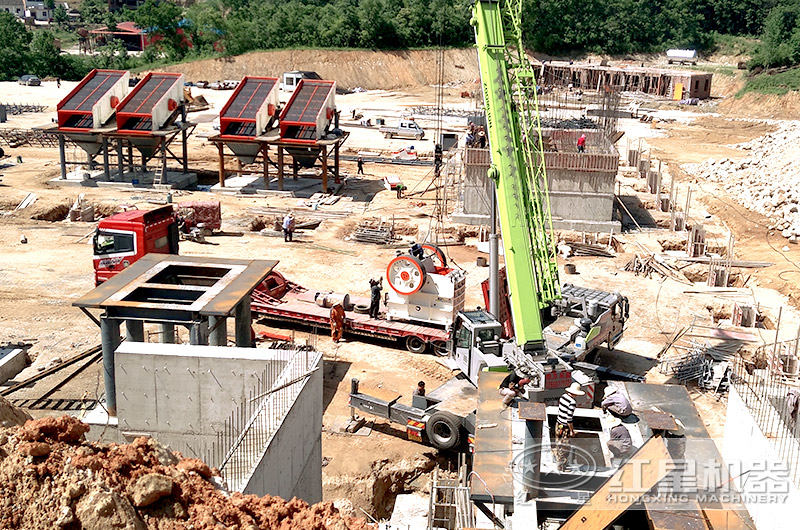

一期砂石廠建設進度實拍

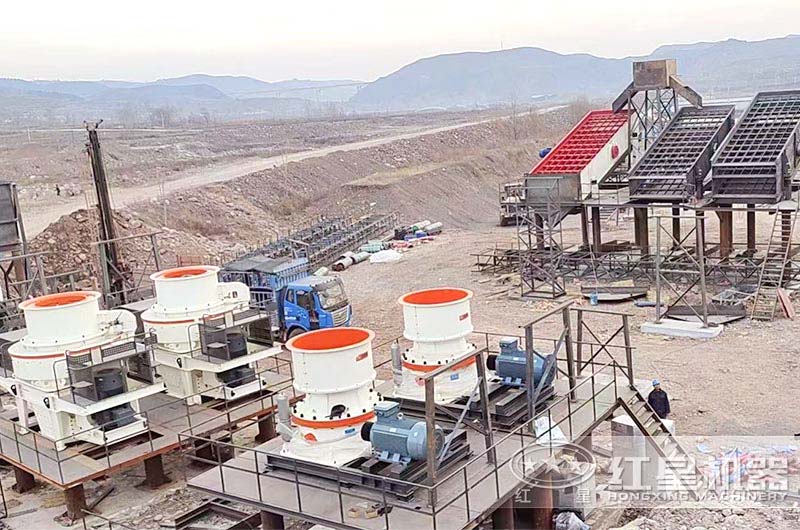

一期砂石廠建設進度實拍

一期砂石廠建設進度實拍

花崗巖制砂項目配置：ZSW-600×200振動給料機、CJ200歐版顎式破碎機、中轉料倉、SC315單缸圓錐破碎機（2臺）、HVI 0922制砂整形機（2臺）、3YK1854圓振動篩（6臺）、2YK1854圓振動篩（2臺）、3020輪斗式洗砂機（4臺）、皮帶運輸機若干

一期（年200萬立方花崗巖干式破碎制砂生產線）生產工藝

1建設規模、產品品種及主要技術指標

項目要求年生產建筑骨料220萬噸，機制砂110萬噸，石粉10萬噸，機制砂臺時產量2*200t/h。

花崗巖骨料品種：0-5mm、5-10mm、10-20mm、20-31.5mm四個骨料品種，其顆粒級配及性能指標符合國家GB/T14685-2011《建設用卵石、碎石》標準。

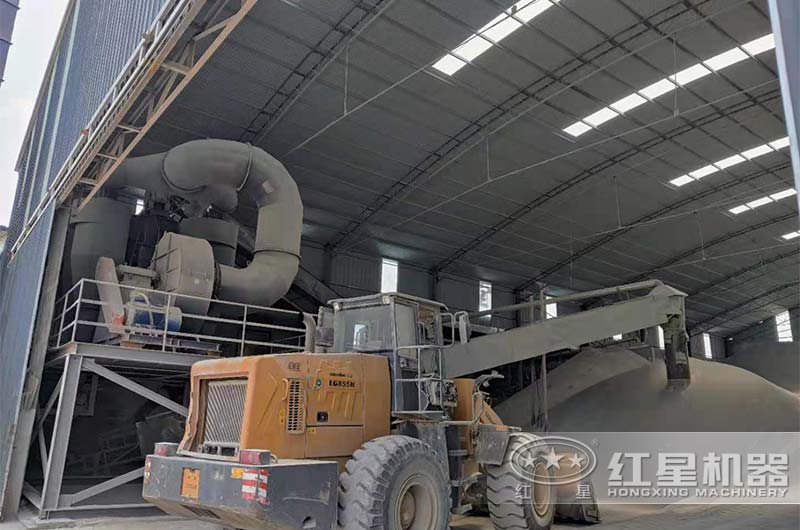

成品骨料倉

2工藝設計要點

一級破碎采用CJ歐版顎式破碎機，進料粒度≤1200mm，破碎能力：1300-1500t/h；

二級破碎采用單缸圓錐破碎機，用于花崗巖二級破碎和二級破碎回料，進料粒度≤400mm，出料粒度≤31.5mm90%，破碎能力：800t/h。

三級破碎采用HVI制砂整形機，用于骨料制砂，進料≤35mm，制砂能力70-210噸/時，整形能力150-330噸/時。

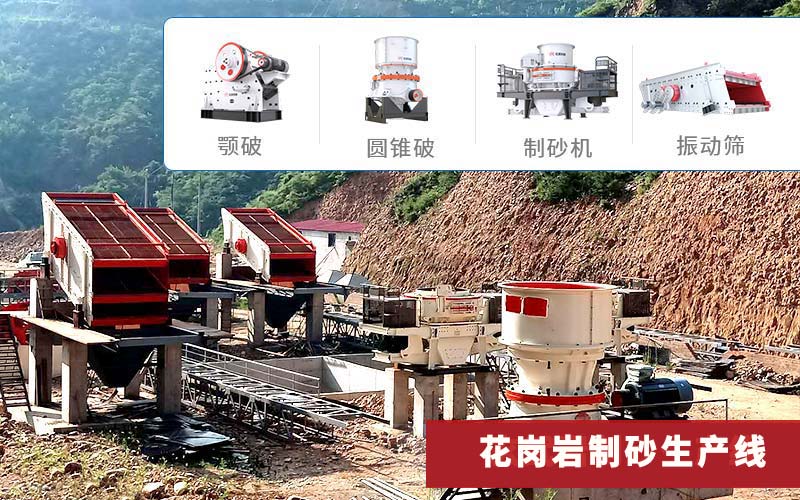

智能砂石廠工藝流程主要配置設備

3智能控制系統現場

建設完成后，該座礦山砂石廠具有設備故障預警（定點）、礦山粉塵在線實時監測、人員車輛實時定位跟蹤、全方位視頻監控和骨料質量在線檢測五大系統的智能化管理系統，可完成母料從運輸、計量、生產、質檢、發運一系列全過程的數據自動采集和控制，提升綜合作業效率8%-10%。利用生產制動化精準智控平臺，可實現礦區年350萬噸的生產銷售外運的自動化管控，真正實現減人提效目標，有效化解安全風險。、

破碎制砂系統入料監控顯示

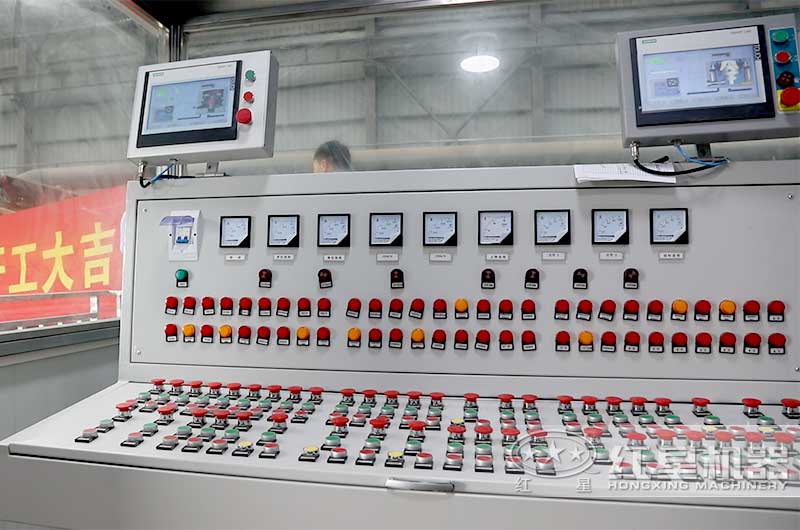

圓錐破碎機生產數據監測及操作控制臺

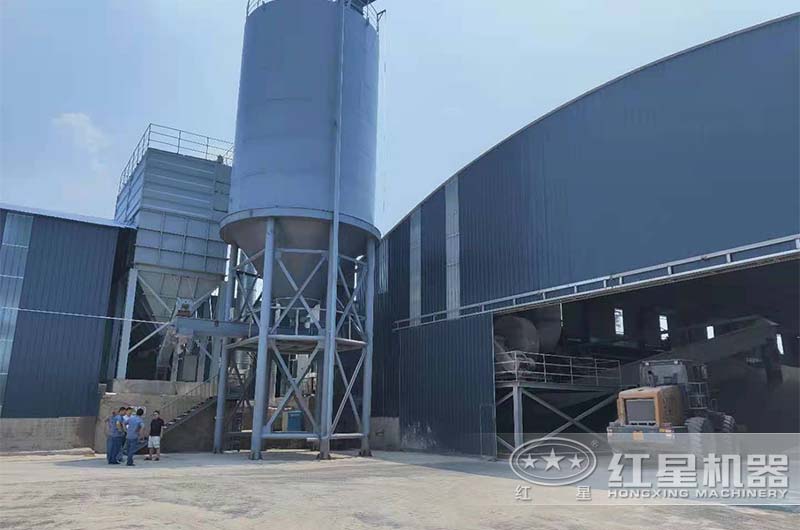

一期項目砂石廠廠區一角實拍

在投資礦山砂石行業生產加工過程中，不止花崗巖干式破碎制砂系統配置，其他砂石料生產線的設計和施工也應依據項目施工條件和原材料試驗數據，在充分了解加工設備的特點后，投資前期就對項目做好總體規劃。同時工藝流程設計時，還應遵循“多破碎、少研磨”、“多篩分、少破碎”的原則，合理分配破碎比，實現全過程生產的流暢性、靈活性。
