產品規格：Φ1.2×8.0m-Φ3.6×28m
處理能力：1.9-76.0t/h
應用范圍：選礦、建材、冶金、化工等
免費到廠參觀，全程教學式協助辦廠
免費獲取報價 預約考察熱線：0371-67772626
膨潤土是以蒙脫石為主的含水粘土礦，使用膨潤土烘干機烘干后，可加水再使其膨脹，往復處理，使得膨潤土機械、冶金、鉆探、石油、化工、食品、環保等領域應用更加廣泛。
膨潤土烘干機
(3).jpg "膨潤土烘干機生產廠家")

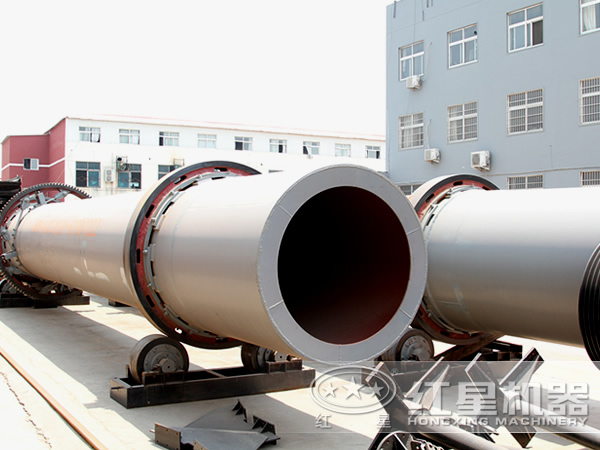

膨潤土烘干機生產廠家
(9).jpg "湖北某膨潤土烘干現場")

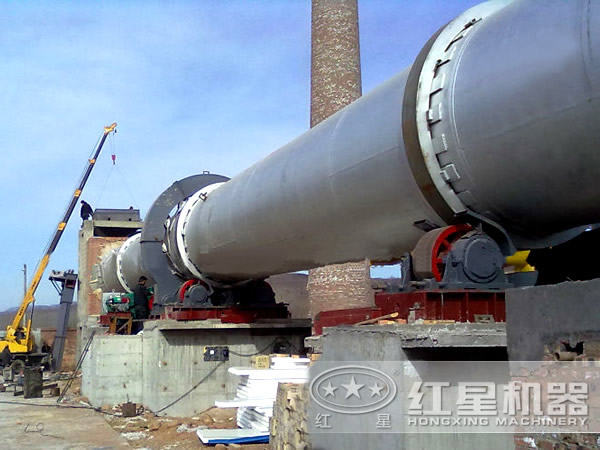

湖北某膨潤土烘干現場
.jpg "河南某膨潤土烘干現場")

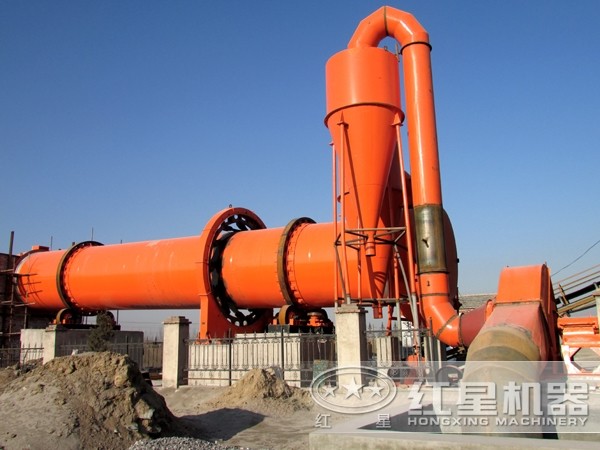

河南某膨潤土烘干現場

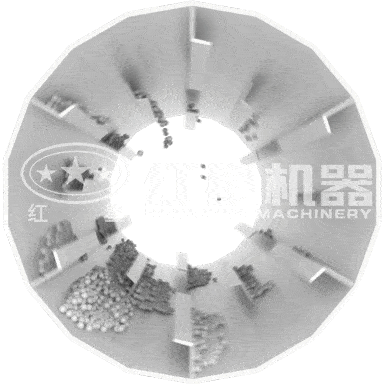

膨潤土烘干機工作原理圖
膨潤土烘干機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。膨潤土烘干機是一個與水平方向略成傾斜的圓筒，物料從較高的一端加入，高溫熱煙氣與物料并流進入筒體，隨著筒體轉動，物料運行到較低一端。在圓筒內壁上的抄板把物料抄起又灑下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前行。干燥后的產品從底端下部收集。
1、筒體材料采用16Mn，厚度為20mm。當生產不正常或瞬間溫度過高時，筒體不會產生氧化皮，可提高筒體壽命。
2、在筒體內部根據膨潤土的特性和從進料端到出料端的溫度800°、600°、400°、200°、100°分段采用活動板（防粘結）、鏈條錘破碎，使烘干物料出口時盡可能成散狀小顆粒或粉狀，便于進入下一工序。
3、通過改進揚料板，結構和焊接形式，保證設備正常運轉過程中，避免揚料板折斷和脫落現象。
4、減速機采用淄博產國標減速機，使配件通用化。
5、托輪采用潤滑脂加注形式潤滑。烘干機傳動齒輪采用循環潤滑裝置潤滑，以確保潤滑效果。
6、提供出料罩，并在罩內設防止揚料板脫落裝置，從而保護皮帶機的正常運轉。
7、通過合理設計下料溜管角度和大傾角導料板及采用傾斜揚料板以防止物料從擋料圈中溢出。
8、進、出料罩體與機體間采用多元柔性密封結構，使用錫鋼片制作，可保證在微負壓情況下干燥氣體的不得外泄。
9、大齒圈與滾筒之間采用彈簧板彈性連接方式，以減少沖擊載荷對大小齒輪的損壞。
10、擋輪、托輪裝置全部采用滾動軸承，所有軸承采用國標產品。
大型設備廠家，紅星值得信賴
河南鄭州膨潤土烘干機生產廠家當然要選紅星機器，其膨潤土烘干機價格合理，是國內廣受好評的公司。具體設備報價，可隨時免費在線咨詢
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
